ROX 4.0 ENDURANCE

SIGMA Performance Index, nebo zkráceně SPI, vám nabízí objektivní hodnocení vašeho tréninkového výkonu.
Hodnota se skládá ze 3 různých proměnných:
› Výškový rozdíl do kopce
› Celková vzdálenost tréninku
› Průměrná rychlost

Pokud se tyto hodnoty zvýší, zvýší se také SPI. Pokud se podíváte na své hodnoty SPI v průběhu času, můžete vidět jasný nárůst, stagnaci nebo zhoršení výkonu. SPI nezohledňuje žádná jednotlivá data, jako je srdeční frekvence nebo výkon. Hodnota je uvedena bez jednotky a může mít hodnoty od 1 do 9999, přičemž většina hodnot je v rozsahu od 1 do 600.

Tyto příklady vám poskytnou cit pro SPI:

Následující příklady ilustrují význam a interpretaci SPI:
› V cyklistickém závodě jedou všichni sportovci stejnou cestou. Ten s nejvyšším SPI vyhrává. Nadmořská výška a vzdálenost jsou u všech sportovců stejné, rozdíl zde činí pouze nejvyšší průměrná rychlost.
› Pokud jedete stejnou cestou se stejnou průměrnou rychlostí, ale s menším převýšením, SPI se sníží, protože převýšení je při výpočtu zohledněno.
› Pokud dva sportovci jedou stejnou vzdálenost stejnou rychlostí, mají stejnou hodnotu SPI, i když se srdeční frekvence a výkon mohou lišit.

• Držák GPS

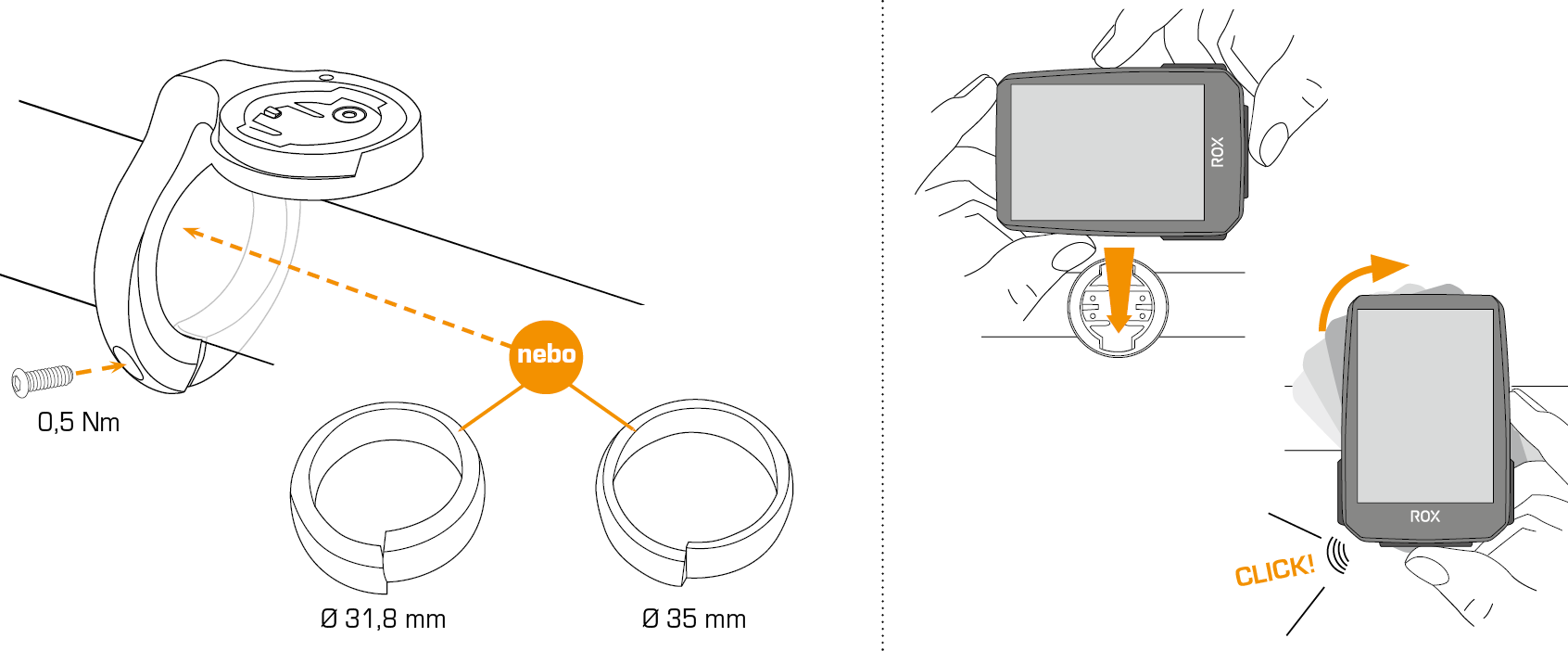

• Overclamp Butler

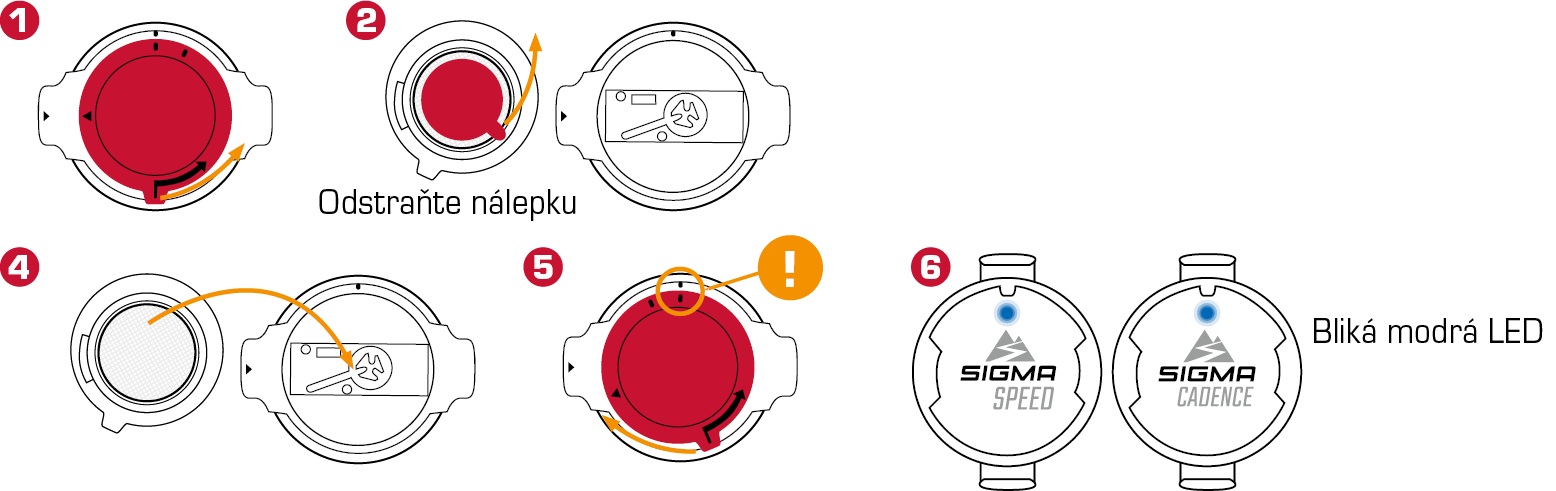

• FIRST START vysílač rychlosti / kadence



• Vysílač rychlosti



  Snímač SPEED lze namontovat na náboj kola obou kol.

• Vysílač kadence



• Vysílač srdeční frekvence



Pokud chcete zařízení používat poprvé, podržte po dobu 5 sekund tlačítko START / Menu . Tím se dostanete do Probuďte nabídku, ve které můžete provést všechna důležitá nastavení.

Máte 2 možnosti:
1. Připojte smartphone a nastavte ROX 4.0 pomocí aplikace SIGMA RIDE
2. Proveďte nastavení ručně na ROX 4.0

Chcete-li připojit smartphone, postupujte podle pokynů v kapitole Připojení smartphonu. Chcete-li upravit nastavení ručně, vyberte požadovanou hodnotu pomocí tlačítka + nebo – a potvrďte ji stisknutím tlačítka START. Na konci nastavení máte možnost připojit senzory, jako je hrudní pás srdeční frekvence, postupujte podle pokynů v kapitole Připojení senzoru.

Po provedení všech nastavení můžete zařízení používat. Při sestavování zařízení postupujte podle pokynů v kapitole Sestavení.

• Struktura nabídky

  ROX 4 má 2 různá menu, obě lze vyvolat dlouhým stisknutím tlačítka START. V nabídkách vždy najdete možnost Zpět jako poslední položku nabídky. To vám ponechá aktuální a vrátí se na vyšší úroveň nabídky.

  Hlavní menu:



  Do hlavního menu se dostanete, pokud trénink ještě nezačal nebo je v zastaveném stavu (POZOR, NE AUTOPAUSE).
  Prostřednictvím hlavní nabídky máte poprvé přístup ke všem dostupným nastavením a také ke smartphonu nebo externím senzorům Přidejte ROX 4.0.

  Rychlé menu:


  Do rychlého menu můžete vstoupit po zahájení tréninku nebo v režimu AutoPause. V rychlém menu máte přístup pouze k nejdůležitějším tréninkovým funkcím a nastavením. Při cvičení stiskněte a podržte tlačítko START pro otevření rychlé nabídky.

• Nabíjení a výdrž baterie

  ROX 4.0 má standardní připojení USB-C. ROX 4.0 můžete nabíjet na jakémkoli portu USB, který splňuje následující specifikace:
  Napětí: 5V
  Nabíjecí proud nejméně: 1000 mA



  ROX 4.0 lze nabíjet i za jízdy, např. Pokud k zařízení připojíte powerbanku.

  V závislosti na použité nabíječce je doba nabíjení přibližně 2,5 – 3 hodiny. Během procesu nabíjení vidíte na displeji aktuální stav nabití.
  Výdrž baterie se bude lišit v závislosti na tom, jak je zařízení používáno. Obvyklé doby běhu najdete v následující tabulce:



  Poznámka: Zobrazené scénáře jsou ukázkové hodnoty. Slouží jako vodítko k očekávaným dobám provozu Ukažte ROX 4.0 a poskytněte vám pokyny, jak prodloužit životnost baterie.

• Komunikace s externími senzory

  ROX 4.0 se může připojit k externím senzorům pomocí dvou různých rádiových protokolů: Bluetooth Low Energy (BLE) a ANT +. Pamatujte, že mnoho senzorů nabízí oba protokoly. V takovém případě stačí připojit JEDEN ze dvou kanálů, abyste mohli přijímat data ze snímače. Zde doporučujeme použít kanál ANT +.

  Lze připojit následující snímače:
  BLE / ANT +:
  › Snímač rychlosti
  › Čidlo kadence
  › Kombinované senzory rychlosti a kadence
  › Snímače tepové frekvence (např. Hrudní pás)

  Informace o tom, zda vaše senzory podporují uvedené protokoly, naleznete v provozních pokynech výrobce senzorů. Jak navázat spojení najdete v části Nastavení připojení k externím čidlům. Pokud senzor ROX 4.0 našel, obdržíte krátkou zprávu o úspěšném připojení.

V zásadě máte různé možnosti, jak upravit nastavení ROX 4.0 podle vašich představ. Můžete to udělat buď přímo na zařízení, nebo pomocí aplikace SIGMA RIDE.

• Proveďte nastavení na zařízení

  Tato kapitola popisuje nastavení, která můžete provést v hlavní nabídce. Pokud jste již zahájili výcvik, máte v rychlé nabídce pouze výběr možností nastavení.

  V nabídce Nastavení najdete následující možnosti nastavení zařízení:
  › Vypnout: Zde můžete zařízení vypnout.
  › Připojení: Zde můžete nastavit připojení k externím senzorům, smartphonu, eBIKE nebo Komoot
  › Celkové hodnoty: Zde najdete přehled vašich celkových hodnot, jako je vzdálenost, nadmořská výška atd.
  › Nastavení: Zde najdete všechna nastavení zařízení

  Funkčnost 4.0 je ve všech nastavení shodná. Pomocí tlačítka + nebo – vyberte položku nabídky, kterou chcete nastavit, pomocí tlačítka START výběr potvrďte. Poté můžete provést nastavení pomocí tlačítka + nebo Mínus a znovu potvrdit tlačítkem START. Nabídku můžete kdykoli zavřít podržením tlačítka START.

• Připojení k chytrému telefonu

  Chcete-li navázat spojení se smartphonem, ujistěte se, že je ve smartphonu zapnutá funkce Bluetooth. Musíte si stáhnout aplikaci SIGMA RIDE z příslušného obchodu s aplikacemi (iOS nebo Android). Pokud jsou tyto dva požadavky splněny, vyberte položku nabídky Připojení > Smartphone. ROX 4.0 zobrazuje QR kód, který lze naskenovat pomocí aplikace SIGMA RIDE. Po zbytek procesu postupujte podle pokynů v aplikaci SIGMA RIDE.



  Aplikace SIGMA RIDE vás provede mimo jiné různými povoleními. Požádejte o schválení polohy. Souhlasíte s těmito žádostmi o autorizaci, abyste zajistili optimální funkčnost aplikace SIGMA RIDE. Pokud jste úspěšně připojili smartphone, můžete v položce nabídky Smartphone vidět, který smartphone byl připojen k zařízení, a zrušit spárování se smartphonem. Pamatujte, že ROX 4.0 může komunikovat pouze s JEDENM chytrým telefonem.

• Připojení k externím senzorům

  Pro navázání spojení se senzorem musí být senzor v dosahu rádia (maximálně asi 10 m). Kromě toho musí být senzor aktivován nebo zapnut.

  Jak namontovat dodané senzory (k dispozici pouze v sadě SET nebo jako příslušenství) je popsáno v kapitole Montáž.

  Pokud jste dosud nepřipojili žádné senzory, vyberte položku nabídky Senzory a Hledat nové senzory. ROX 4.0 poté hledá všechny dostupné senzory.
  Pokud jsou nalezena čidla, zobrazí se seznam všech nově nalezených čidel. Procházejte seznamem pomocí +/- a vyberte požadovaný senzor. U senzorů ANT + uvidíte ID senzoru v seznamu,
  u senzorů BLE se objeví název senzoru.

  Následující symboly znamenají různé typy snímačů:



  Chcete-li spárovat senzor s ROX 4.0, vyberte senzor v seznamu a stiskněte tlačítko START. Párování začne okamžitě a vy obdržíte zprávu o stavu párování. Pokud se zobrazí chybová zpráva, zkontrolujte znovu popsané požadavky.



  Pokud jste již připojili senzory, můžete přidávat nové senzory a prohlížet a spravovat stávající senzory výběrem Připojení > Senzory.

  V seznamu připojených senzorů můžete také vidět stav baterie senzoru. Pokud chcete senzor odpojit, stiskněte tlačítko START a postupujte podle pokynů na displeji.

  Během tréninku obdržíte krátkou zprávu, když byl připojen senzor nebo došlo ke ztrátě připojení k senzoru. Pokud senzor není nalezen, objeví se místo hodnoty (např. Kadence) po 5 minutách symbol „- -“. Poté zkontrolujte, zda je senzor v dosahu a je zapnutý. Chcete-li k zařízení připojit senzor později, otevřete rychlou nabídku dlouhým stisknutím tlačítka START (v zahájeném tréninku). Poté vyberte Hledat senzory. ROX 4.0 poté krátce odpojí všechna připojení a znovu připojí senzory.

  Abyste mohli během tréninku sledovat data ze senzorů, nezapomeňte odpovídajícím způsobem přizpůsobit tréninková zobrazení.

• E-kolo

  Chcete-li připojit elektrokolo k ROX 4.0, vyberte v nabídce nastavení položku nabídky E-bike. Pokud s ROX 4.0 momentálně není spárováno žádné elektrokolo, ROX 4.0 okamžitě vyhledá dostupná elektrokola. vaše elektrokolo je kompatibilní s ROX 4.0, podívejte se na následující seznam: Odkaz na seznam kompatibility

  Pro spárování musí být elektrokolo poblíž (maximálně přibližně 10 m) a zapnuté. V návodu k obsluze vašeho elektrokola zjistíte, zda jsou k připojení elektrokola k displeji nutné další kroky na straně elektrokola.

  K ROX 4.0 lze najednou připojit pouze JEDEN e-bike.

  Pokud jsou nalezeny kompatibilní elektrokola, po vyhledání se zobrazí seznam nalezených elektrokol. Vyberte požadovaný e-bike (tlačítko +/-) a spusťte párování pomocí tlačítka START.

  Pokud je spárování úspěšné, dostanete se do informačního zobrazení elektrokola. Toho také dosáhnete, když vyberete položku nabídky spárovaným e-bike V nastavení připojení vyberte E-Bike.
  Zde vidíte různé informace o elektrokole a můžete odpojit spojení mezi ROX 4.0 a elektrokolem. Chcete-li to provést, stiskněte tlačítko START v přehledu elektrokola.



Chcete-li změnit nastavení svého zařízení, vyberte v nabídce položku nabídky Zařízení. Nastavení jsou popsána v následující tabulce:

• Nastavit celková data

  Celkové hodnoty můžete nastavit v položce nabídky Nastavení> Celkové hodnoty, pokud byly odstraněny, například resetováním zařízení.
  Pomocí tlačítek +/- vyberte odpovídající hodnotu (vzdálenost, čas tréninku, nadmořská výška) a stiskněte tlačítko START.



  Poté můžete každou číslici nastavit jednotlivě pomocí tlačítek +/-. Nastavení potvrďte tlačítkem START.

Následující tabulka popisuje, která uživatelská data můžete na ROX 4.0 nastavit a jaký vliv mají tato nastavení na používání zařízení a jeho dat. Chcete-li nastavit informace o uživateli, vyberte Nastavení › Uživatel.

Všechna nastavení můžete také pohodlně provést pomocí svého smartphonu a aplikace SIGMA RIDE. Chcete-li to provést, připojte svůj smartphone k Aplikace SIGMA RIDE. Nastavení nelze provést v DATA CENTRU.

• Nastavit tréninkové pohledy

  Můžete nastavit tréninkové pohledy pro ROX 4.0. Můžete také vytvořit až 6 tréninkových stránek se 4 hodnotami na stránku. ROX 4.0 je dodáván se standardizovaným nastavením a pohledy. Chcete-li je přizpůsobit svým potřebám, nejprve připojte ROX 4.0 do Aplikace SIGMA RIDE.

  Poté vyberte Nastavit tréninková zobrazení v aplikaci SIGMA RIDE. Hodnotu můžete přiřadit hodnotě kliknutím na příslušné pole které byste rádi viděli na tréninku.



S ROX 4.0 máte různé možnosti navigace. Ty jsou popsány níže.

Pokud je na ROXu nějaká stopa, lze ji spustit nebo zrušit v položce “Navigace” v hlavní nabídce, ale také v kontextové nabídce.
Jakmile je trasa (Search&Go) přenesena do ROX nebo je spuštěna stopa, zobrazí se stránka navigace, na které je zobrazena stopa, pokyny pro odbočení a vzdálenost k další odbočce.
Tato pole můžete nastavit také na jakékoli jiné tréninkové stránce pomocí aplikace SIGMA RIDE.

• Back to Start Navigation

  Pomocí navigace Zpět na začátek můžete najít cestu zpět do výchozího bodu téměř v každé situaci. Šipková navigace vždy ukazuje přímo na výchozí bod tréninku a zobrazuje přímou vzdálenost k výchozímu bodu.

• Search & Go

  Od verze firmwaru 3.07 a verze aplikace SIGMA RIDE (Android 1.3.11 a iOS 1.3.17) máte nyní k dispozici automatické přesměrování trasy “Search & Go”. To znamená, že když opustíte trasu, pokud máte aktivní připojení k aplikaci SIGMA RIDE, trasa do cíle se automaticky znovu naplánuje a tato nová trasa se odešle do zařízení ROX.

  Funkce Search & Go je jednobodová navigace. Pomocí ní máte možnost rychle a snadno navigovat do libovolného cíle. Po naplánování trasy se na zařízení ROX zobrazí příslušné pokyny turn-by-turn. Postup je následující:

  • Připojte aplikaci SIGMA RIDE APP a ROX.
  • Navigace -> Hledat a jet
  • Zadejte cíl cesty nebo vyberte bod na mapě.
  • Určete trasu
    • Možnost výběru trasy lze zvolit nad ikonou kola s chcípnutím
  • Spusťte trasu nebo ji uložte jako trasu





• Track

  Pomocí funkce stopy můžete přenést vytvořenou stopu do ROX a spustit ji. Pro přenos stopy do zařízení existují různé možnosti.

  Prostřednictvím navigační ikony:

  • Moje skladby
  • Zvolte stopu

  Nyní se stopa přenese do zařízení ROX a lze na ní přímo jezdit (Upozornění: zařízení ROX musí být zapnuté a připojené k aplikaci SIGMA RIDE.



  Prostřednictvím nabídky Track:

  • Zvolte skladbu
  • “…” Menu
  • Odeslat stopu do zařízení





  Nyní lze stopu vybrat v hlavní nabídce nebo v nabídce zkrácených voleb ROX.

• Navigace s komoot

  Od verze firmwaru 2.06 a aplikace SIGMA RIDE verze 1.2.21 (Android a iOS) si můžete stáhnout svou trať komoot včetně odboček přímo do svého ROXu prostřednictvím aplikace RIDE. V důsledku toho již není služba komoot connect vyžadována a je odstraněna.
  Poznámka: S aplikací SIGMA RIDE jsou synchronizovány pouze plánované výlety komoot v aktivovaných regionech.

  Poznámka k dřívějším verzím firmwaru

  Pro všechny předchozí verze firmwaru a aplikace až do verze firmwaru 2.06 a aplikace SIGMA RIDE verze 1.2.21 (Android & iOS) je služba komoot connect platná:
  Android

  Pomocí aplikace Komoot Connect Navigation vyberte naplánovanou trasu v aplikaci Komoot. Podrobné pokyny, které aplikace Komoot odešle jsou zobrazeny na ROX 4.0.
  Chcete -li navázat spojení mezi Komootem a ROX 4.0, postupujte následovně:

  • Stáhněte si aplikaci Komoot z Obchodu Google Play
  • Vytvořte si účet a aktivujte region
  • Spárujte svůj smartphone s ROX 4.0 prostřednictvím aplikace SIGMA RIDE
  • Otevřete aplikaci Komoot
  • Nyní můžete ROX 4.0 připojit k aplikaci Komoot v části „Bluetooth Connect“ v nastavení profilu
  • Chcete -li to provést, přejděte na „Připojení> Komoot“ v hlavní nabídce ROX 4.0 (trénink nebyl spuštěn)
    položku nabídky „Komoot“ a spusťte připojení ze strany zařízení
  • Počkejte, až se zobrazí úspěšné připojení.


  Při navigaci v aplikaci postupujte podle těchto pokynů:

  • Naplánujte si trasu v aplikaci Komoot
  • Začněte trasu
  • Navigační pokyny se zobrazují na ROX. Chcete-li to provést, musíte definovat podrobné pokyny jako jednu z hodnot školení v tréninku (viz Nastavení zobrazení tréninku).
  • Pokud trasu opustíte, Komoot ji přepočítá a navigační pokyny se podle toho přizpůsobí ROX 4.0
    POZOR, u Androidu musí být aplikace Ride otevřená na pozadí, aby bylo možné spojení s Komootem.


  iOS

  Pomocí aplikace Komoot Connect Navigation vyberte naplánovanou trasu v aplikaci Komoot. Podrobné pokyny, které aplikace Komoot odešle jsou zobrazeny na ROX 4.0.
  Chcete -li navázat spojení mezi Komootem a ROX 4.0, postupujte následovně:

  • Stáhněte si aplikaci Komoot z App Store
  • Vytvořte si účet a aktivujte region
  • Spárujte svůj smartphone s ROX 4.0 prostřednictvím aplikace SIGMA RIDE
  • Otevřete aplikaci Komoot
  • Nyní můžete ROX 4.0 připojit k aplikaci Komoot v části „Bluetooth Connect“ v nastavení profilu
  • ROX 4.0 se automaticky připojí k aplikaci Komoot, počkejte, až se zobrazí úspěšné připojení.


  Při navigaci v aplikaci postupujte podle těchto pokynů:

  • Naplánujte si trasu v aplikaci Komoot
  • Začněte trasu
  • Navigační pokyny se zobrazují na ROX. Chcete-li to provést, musíte definovat podrobné pokyny jako jednu z hodnot školení v tréninku (viz Nastavení zobrazení tréninku).
  • Pokud trasu opustíte, Komoot ji přepočítá a navigační pokyny se podle toho přizpůsobí ROX 4.0

• Přerušit trénink

  Pokud byste chtěli přerušit trénink na delší dobu, např. Na delší přestávku na oběd, můžete ROX 4.0 vypnout. Chcete-li to provést, otevřete rychlou nabídku (v AutoPause nebo během tréninku) a vyberte položku nabídky Vypnout.



  Chcete-li zařízení probudit a pokračovat v tréninku, zapněte jej jako obvykle. Zařízení můžete také použít, když Vypněte trénink.
  Dokud nebudou data resetována dlouhým stisknutím tlačítka +, můžete pokračovat v aktuálním tréninku.

  POZOR: Pokud trénink pokračuje několik dní, datum posledního dne se zapíše až na konec. Připojte ROX 4.0 po tuto dobu s PC je trénink uzavřen.

Výběrem možnosti Úložiště> Celkem zobrazíte přehled všech dat cvičení provedených v zařízení.

Zde můžete získat:
› Celkový počet kilometrů
› Celkový čas
› Celkový svislý metr do kopce

Celkové hodnoty můžete také znovu nastavit pomocí aplikace SIGMA RIDE, např. Po resetování firmwaru zařízení.

• Aplikace SIGMA RIDE

  S aplikací SIGMA RIDE můžete provádět rozsáhlé vyhodnocení tréninkových dat. U každé tréninkové jednotky jsou zobrazeny různé tréninkové parametry, grafika atd. Můžete také exportovat svá tréninková data na portály třetích stran přímo z aplikace SIGMA RIDE. V nabídce sdílení aplikace zjistíte, které portály jsou k dispozici. Chcete-li zobrazit předchozí tréninkové jednotky, přepněte do seznamu aktivit a vyberte příslušnou jednotku.



• SIGMA DATA CENTER

  V datovém centru SIGMA máte ještě více možností hloubkové analýzy tréninkových dat. Kromě funkcí v aplikaci SIGMA RIDE se můžete ponořit hlouběji do dat a exportovat data v jiných formátech (např. CSV).

  sigma-download.com

• Poskytovatelé třetích stran

  Údaje o tréninku ROX 4.0 jsou k dispozici jako soubor .FIT. Proto všechny portály, které používají tento standard, mohou číst data ROX 4.0. Pomocí aplikace SIGMA RIDE můžete exportovat do příslušných poskytovatelů třetích stran. Pokud požadovaný portál není k dispozici pro automatickou synchronizaci, máte také možnost nahrát soubory .FIT přímo poskytovateli třetích stran. K tomu musíte ROX 4.0 připojit k počítači pomocí kabelu USB-C. Údaje o školení pak najdete ve složce Aktivity.



Máte následující možnosti aktualizace firmwaru zařízení:
› Použití aplikace SIGMA RIDE

Když připojíte zařízení k aplikaci SIGMA RIDE, můžete zjistit, zda je pro vaše zařízení k dispozici nová aktualizace. Pokud je k dispozici nový firmware, obdržíte zprávu v aplikaci a poté ji můžete odpovídajícím způsobem přenést do ROX 4.0.

Jakmile byla aktualizace přenesena do ROX 4.0, obdržíte zprávu na ROX 4.0. Chcete-li aktualizaci nainstalovat hned, potvrďte to. Vaše nastavení bude zachováno i po instalaci.

• Problems during the Update

  If something went wrong with the update of your ROX 4.0 you find here useful information.
  If your device is frozen during the update process and the GPS Symbol is always on, it is easy to recover your device.



  For the recovery, please download the Firmware file here.

  Download


  Important: For this process a PC is required.
  After downloading, connect your ROX to the PC and copy the firmware file (.bin) to the ROX (on the top level, not in a subfolder). After disconnecting, the update should now continue.
  If you continue to have problems with the update, please contact our customer support.

• Specifikace



  Doporučujeme nabíjet zařízení při pokojové teplotě 23°C ± 5°C.

• Čištění zařízení

  Doporučujeme ROX 4.0 čistit v pravidelných intervalech a při silném znečištění. Používejte prosím pouze jemné Čistící prostředky.
  Pravidelné čištění zařízení je nutné, aby byla zajištěna optimální funkce například snímače výšky.

  Chcete-li vyčistit výškové čidlo, namočte ROX 4.0 na několik minut do čisté vody a poté zařízení znovu opláchněte pod tekoucí vodou.
  Pokud je velmi znečištěný, mohou tlačítka blokovat nečistoty. V takovém případě postupujte podle stejných pokynů jako při čištění snímače výšky.



• EU prohlášení o shodě

  My, SIGMA-ELEKTRO GmbH, Dr.-Julius-Leber-Str. 15, D-67433 Neustadt / Weinstrasse, prohlašujeme, že cyklocomputer ROX 4.0 a vysílače SPEED, CADENCE a R2 Duo splňují základní požadavky směrnice RED při použití podle určení 2014/53 / EU a směrnice RoHS 2011/65 / EU.

  Prohlášení CE najdete na: ce.sigmasport.com/rox40

• Záruční podmínky

  V souladu se zákonnými ustanoveními ručíme za vady příslušného smluvního partnera. Na baterie se vztahuje záruka až na.
  V případě záruky se obraťte na prodejce, od kterého jste zakoupili cyklocomputer. Počítač na kole s dokladem o koupi a veškerým příslušenstvím
  můžete také zaslat na níže uvedenou adresu. Věnujte prosím pozornost dostatečnému množství Franking.

  SIGMA-ELEKTRO GmbH
  Dr.-Julius-Leber-Strasse 15
  67433 Neustadt / Weinstrasse
  Germany

  Servis Tel. + 49- (0) 6321-9120-140
  E-mail: kundenservice@sigmasport.com

  Pokud máte oprávněné reklamace, obdržíte náhradní zařízení. V současné době existuje pouze nárok na aktuální model. Výrobce si vyhrazuje právo provádět technické změny.





• Likvidace

  Baterie se nesmí vyhazovat do domovního odpadu (zákon o bateriích – BattG)!
  Baterie odevzdejte k likvidaci na určeném místě předání nebo prodejci.



  Elektronická zařízení se nesmí vyhazovat do domovního odpadu.
  Předejte zařízení na určené místo k likvidaci nebo prodejci.

  Před likvidací musí být ze zařízení odstraněny všechny osobní údaje.



To reset the Activity memory of your device, please follow these steps:

Note: No personal setting will be deleted and all activities will remain in the RIDE App

Pokaždé, když zapnete zařízení, spustí se ROX 4.0 na tréninkové obrazovce, abyste mohli začít trénovat co nejrychleji. Chcete-li zařízení zapnout, stiskněte a podržte tlačítko START po dobu 3 sekund. ROX 4.0 začne vyhledávat satelity GPS ihned po zapnutí.

• GPS Fix

  Chcete-li umožnit co nejrychlejší připojení ROX 4.0 k GPS / GLONASS, postupujte podle těchto pokynů:

  › Najděte pole, které je co nejotevřenější (žádné stromy, domy atd., Které by rušily příjem)
  › Pokud je to možné, nepohybujte se, dokud neobdržíte zprávu „GPS OK“ nebo ikona GPS přestane blikat
  › Synchronizujte ROX 4.0 s aplikací SIGMA RIDE tak pravidelně, jak je to možné, aby v zařízení byla vždy k dispozici nejnovější GPS data

• Proces školení

  Pokud chcete používat GPS, počkejte, dokud se nezobrazí zpráva „GPS OK“. Poté stiskněte jednou tlačítko START pro zahájení tréninku. Pokud nejsou zaznamenána žádná data, je trénink buď v AutoPause, nebo zastaven. V takovém případě uvidíte stav tréninku na displeji (kruhový prvek).



  Pokud jste ještě nezačali s tréninkem, ale pohybujete se rychlostí vyšší než 2,2 km/h, obdržíte opakovanou žádost o zahájení tréninku. Data se zaznamenávají, pouze když byla spuštěna.
  Kdykoli během tréninku můžete změnit tréninková zobrazení pro aktuální sportovní profil. K tomu použijte aplikaci SIGMA RIDE a postupujte podle pokynů v kapitole „Nastavení tréninkových zobrazení“.

  Chcete-li během tréninku změnit další nastavení, např. Automatické pozastavení nebo tóny, stiskněte a podržte tlačítko START pro přístup do rychlého menu.

  Pokud chcete trénink ukončit, stiskněte jednou tlačítko START. Nyní můžete znovu zahájit trénink stisknutím tlačítka START, nebo můžete trénink opustit a uložit trénink. Chcete-li to provést, podržte klávesu „+“.

• Uložení a vyhodnocení školení

  Po tréninku se tréninková data synchronizují s aplikací SIGMA RIDE. Můžete také synchronizovat tréninková data s PC a SIGMA DATA CENTER přes USB připojení.
  Máte také možnost synchronizovat data s aplikací SIGMA RIDE na portálech třetích stran. Pokyny k tomu naleznete v kapitole „Synchronizace tréninkových dat se softwarem jiného výrobce“.



  Rovněž najdete přehled celkových hodnot provedených na zařízení. Chcete-li to provést, otevřete hlavní nabídku a vyberte oblast Úložiště › Součty.

How do I perform a tour data reset?
Press and hold the right button until the tour has been saved.

Description of the HR zones
For better training control, HR zones derived from the individual maximum heart rate are displayed for various training areas.

How do I delete my sport profiles?
Open the SIGMA RIDE APP and select the device you are using.
In the Sport profiles tab, you can delete the corresponding sport profile by swiping from right to left.

What does the red circle on the device display mean?
The Red Circle is a graphic element that supports the training value in this circle. For example, it counts down slowly when you make a turn so that you can see when the next turn is coming up. Another example would be the compass. Here, the two red elements always point north.

How do I recognise whether the sensors are connected via ANT+ or BLE?
In the menu under Connections->Sensor->Sensor list, you can display the connected sensors. Depending on the connection, either ANT+ or BLE is displayed at the top left

How can I set the time zone and time of day?
Time zones / time – Every time you switch on the device and acquire satellite signals or synchronise the device with your smartphone, it automatically determines the time zone and the current time.

What do the AM pop-up settings mean?
Assist mode pop-ups are brief displays of your e-bike’s assist mode when you change it.

Can I also use third-party mounts?
Only use the mount from SIGMA SPORT.

• Automatic Altitude calibration was optimized
• An error was solved resulting in an incorrect display of total values
• An error was solved resulting in an extreme increase of trip distance
• An error was solved resulting in incline not reset when speed is 0

Bugfixes

• fixed an incorrect eBIKE range display for some ebike models
• fixed an error preventing to show the assist mode names for some eBike models
• fixed a misindication of the current charging status, when device was switched off
• fixed an issue with total data, when smartphone was connected during training

Improvements

• General UI improvements
• improved pairing process with Sigma Ride App
• added charging status (%) when device is charged in OFF status
• distance until next turn will now be shown in “m” instead of “km” for Komoot navigation (if distance is <1km)
• GPS power consumption was optimized
• a separate Navigation page will be added when Komoot navigation is active
• drastically improved sensor connection speed for ANT+ sensors, when device is switched on

Improvements

• E-Bike assist mode pop-up was added to the device settings
• E-Bike gears can now be added as a training parameter, if a compatible E-Bike is connected
• Cadence and power can now be added as a training parameter, if a compatible E-Bike is connected
• More than one sensor type can be added
• The design of the assist mode was optimized

Bugfixes

• High speeds preceding an autopause was fixed
• E-Bike data for Zehus and Fazua was fixed
• Connection via ANT+/BLE was improved
• Heart rate sensor connectivity was improved

• Added QR-Code Pairing
• Improvement of the E-Bike connection (Zehus E-Bike Systems)
• General improvements and bug fixing

• Added Track Navigation
• Added Search and Go
• Advanced komoot track feature
• The procedure has been simplified for all hard-working komoot users. Now you can load your komoot track, including the turn-by-turn directions, directly onto your ROX via the RIDE APP. As a result, the komoot connect service is no longer required and is therefore removed.
• You can find more information here: blog post

• Improvement of the file management system
• General improvements and bug fixing

• Přesměrování trasy Search and Go
• Vylepšení úrovně přiblížení stopy
• Oprava chyb

• Improvement of the altimeter calculation
• Update E-Bike Connection
• Bug Fixing

Of course, you can also send an e-mail around the clock:

SERVICE@SIGMASPORT.COM

> KLEPNUTÍM OTEVŘETE SOUBOR PDF (EN, DE, FR, IT, ES, NL, PL, CZ).

You have the following options to update the firmware of the sensor:

› Use of the SIGMA RIDE app

You can find out whether a new update is available for your sensor when you connect the sensor to the SIGMA RIDE app. If there is new firmware, you will receive a message in the app and can then transfer it to the sensor accordingly.
Once the update has been transferred, activate your sensor again and connect it to the app. Now you are able to check, if the upate has been sucessful.

You can connect up to 3 sensors to the ROX 4.0.

Simply connect your smartphone using the QR code displayed.
If you do not receive a QR code, please press Select device manually when connecting.

Multiple assignments may occur when pairing the sensors. Make sure that the sensors are only paired via ANT+ or BLE.

To do this, a heart rate sensor (ANT+ or BLE) must be connected to the ROX.
Also make sure that the training view has been customised via the SIGMA RIDE APP.

You can download the firmware file here: https://sigma.bike/de/product/rox-4-0/?tab=service#resource-43620-change-log
After downloading, connect your ROX to the PC and copy the firmware file (.bin) to the ROX (to the top level, not to a subfolder). After disconnecting, the update should now continue.
If you continue to have problems with the update, please contact our customer support.

Open the SIGMA RIDE APP and select the device you are using.
In the Sport profiles tab, you can delete the corresponding sport profile by swiping from right to left.

This happens when the battery in your sensors is exhausted. When replacing batteries, please ensure that you use the correct battery type (CR2032) and install them the right way round. If you are using a new sensor, check that the insulating strip on the battery has been removed.

The ROX measures the temperature during training, but may occasionally display temperatures that deviate from the actual temperature of your environment. This can occur, for example, if the device is exposed to direct sunlight, is being charged via an external battery or is exposed to sudden temperature fluctuations.

Press and hold the right button until the tour has been saved.

The ROX is merely a display device. If values are displayed incorrectly, please update your e-bike system.

For better training control, HR zones derived from the individual maximum heart rate are displayed for various training areas.

The Red Circle is a graphic element that supports the training value in this circle. For example, it counts down slowly when you make a turn so that you can see when the next turn is coming up. Another example would be the compass. Here, the two red elements always point north.

Time zones / time of day – Every time you switch on the device and acquire satellite signals or synchronise the device with your smartphone, it automatically determines the time zone and the current time.

Only use the bracket from SIGMA SPORT.

In the menu under Connections->Sensor->Sensor list, you can display the connected sensors. Depending on the connection, either ANT+ or BLE is displayed at the top left

Assist mode pop-ups are short displays of your e-bike’s assist mode when you change it.
